R1510 Hardware Installation

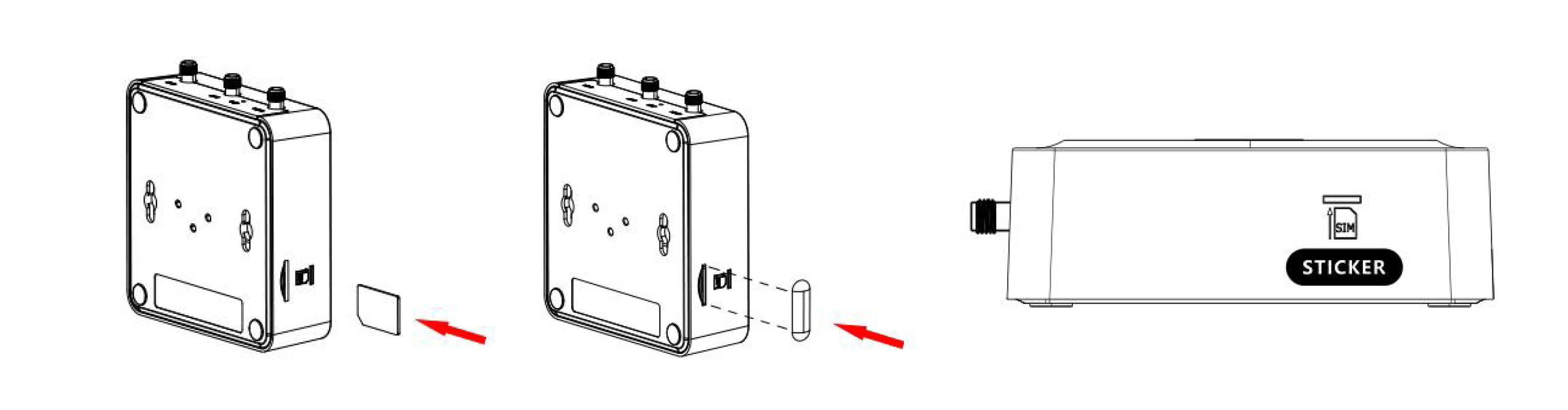

1. SIM Card Installation

Insert the SIM cards into the device, then stick the sticker.

Note: To ensure optimal performance and compatibility, it is recommended to use 2FF SIM cards that meet industrial-grade standards and feature an integrated design.

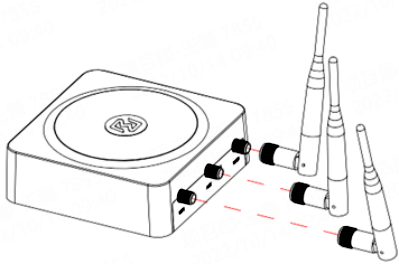

2. Antenna Installation

Rotate the antenna into the antenna connector accordingly.

3. Terminal Block Installation

Insert the 2PIN, 3PIN terminal blocks into the interfaces connector.

4. Mounting Kit installation

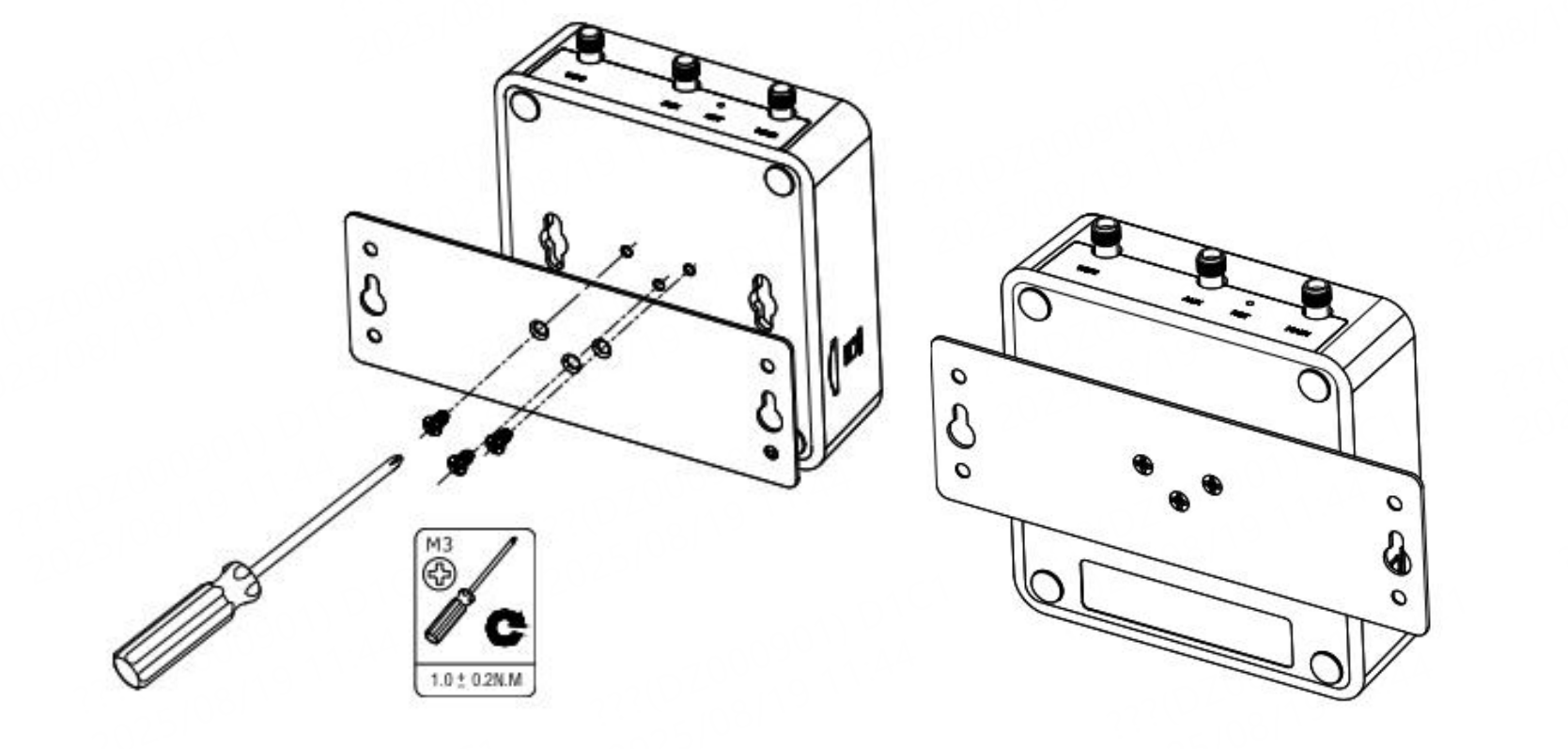

① Wall-mounted Installation

② 35mm DIN rail Installation

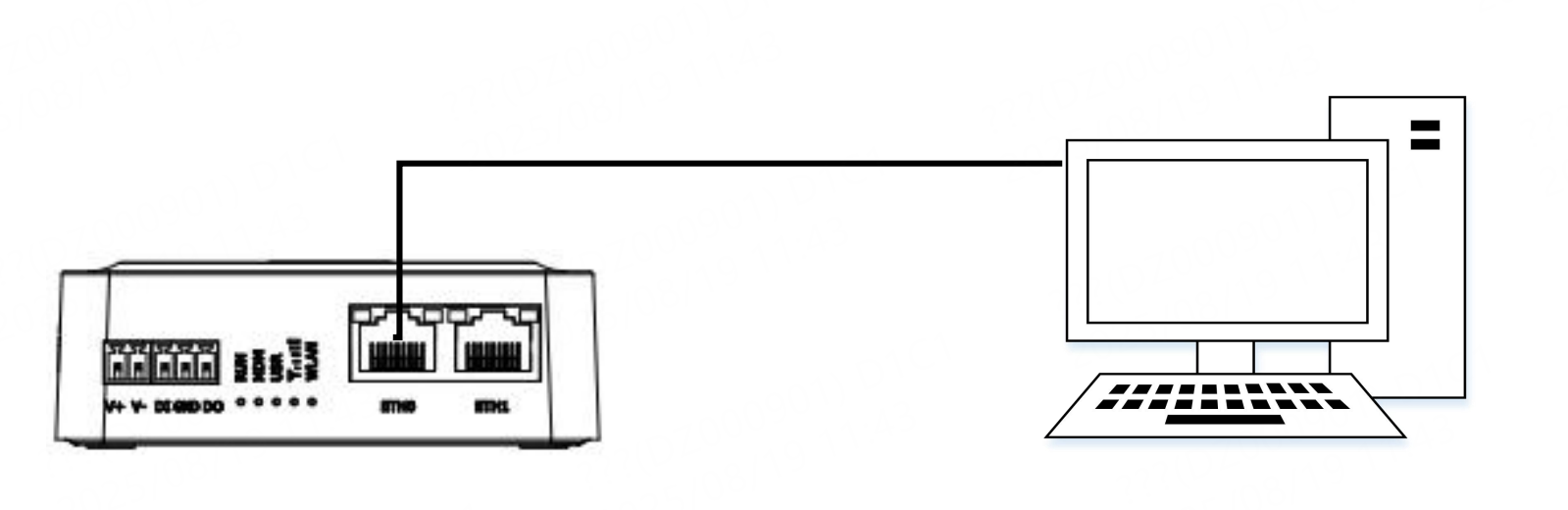

5. Connect the Router to a Computer

Connect the Ethernet cable to any port labeled ETH0 and ETH1 on the

bottom of the router, and connect the other end of the cable to your computer.

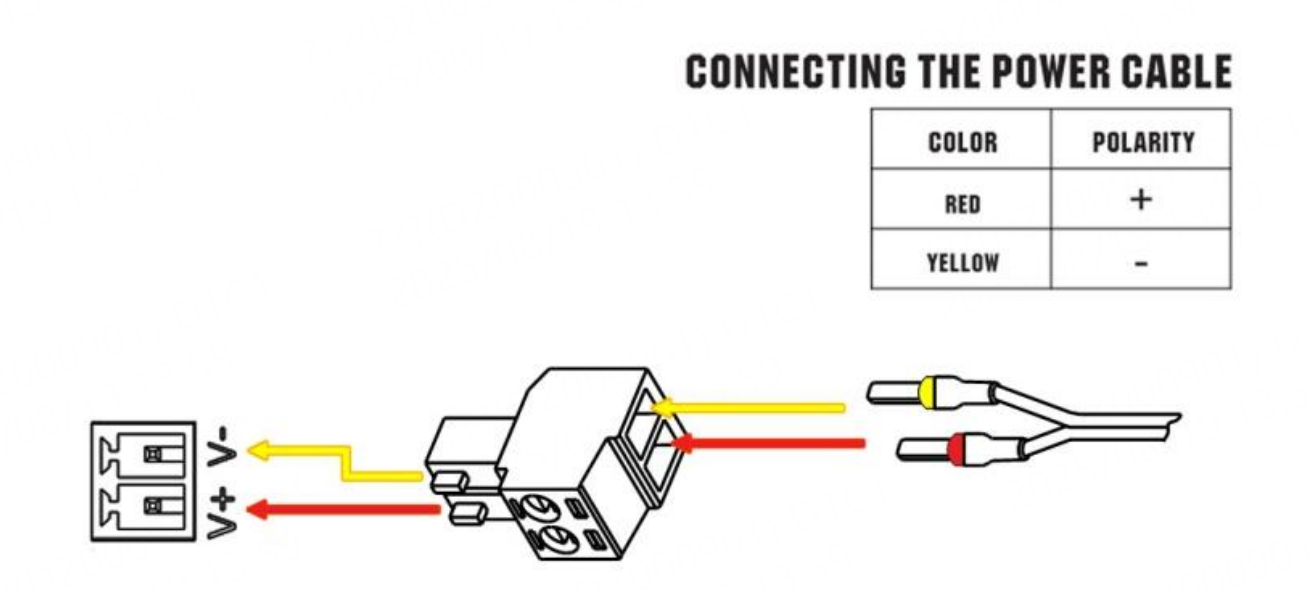

6. Power Supply installation

There are two cables associated with the power adapter. Following to the color of the

head, connect the cable marked red to the positive pole through a terminal block, and connect the yellow one to the negative in the same way.
Note: The range of power voltage is 9 to 36V DC.
